Серия MD520

Продукт Изображение Описание Кол.
Цена бел.руб.
без НДС
1 фаза ~220 В

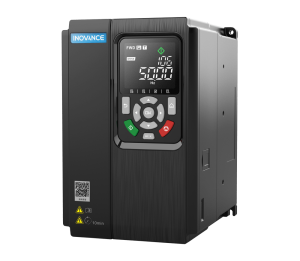

Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 1 фаза ~200-240 В, 2.3/4.0 А, 0.4/0.75 кВт, IP20 8 756,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 1 фаза ~200-240 В, 4.0/7.0 А, 0.75/1.5 кВт, IP20 9 785,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 1 фаза ~200-240 В, 7.0/9.6 А, 1.5/2.2 кВт, IP20 7 810,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 1 фаза ~200-240 В, 9.6/12 А, 2.2/3.0 кВт, IP20 7 836,00
3 фазы ~380 В
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 1.5/2.1 А, 0.4/0.75 кВт, IP20 15 702,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 3.1/3.8 А, 1.1/1.5 кВт, IP20 22 720,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 3.8/5.1 А, 1.5/2.2 кВт, IP20 16 756,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 5.1/7.2 А, 2.2/3.0 кВт, IP20 28 774,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 7.2/9.0 А, 3.0/3.7 кВт, IP20 16 792,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 9.0/13 А, 3.7/5.5 кВт, IP20 11 864,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 13/17 А, 5.5/7.5 кВт, IP20 5 918,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 17/25 А, 7.5/11 кВт, IP20 27 1 098,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 25/32 А, 11/15 кВт, IP20 2 1 296,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 32/37 А, 15/18.5 кВт, IP20 11 1 512,00
Преобразователь частоты MD520 со встроенным тормозным блоком, дросселем постоянного тока и панелью управления, STO, 3 фазы ~380-480 В, 37/45 А, 18.5/22 кВт, IP20 7 1 890,00
Преобразователь частоты MD520 со встроенным тормозным блоком, дросселем постоянного тока и панелью управления, STO, 3 фазы ~380-480 В, 45/60 А, 22/30 кВт, IP20 0 2 232,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 60/75 А, 30/37 кВ, IP20 0 3 060,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 75/91 А, 37/45 кВт, IP20 0 3 420,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 91/112 А, 45/55 кВт, IP20 3 4 896,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 112/150 А, 55/75 кВт, IP20 0 5 256,00
Преобразователь частоты MD520 со встроенным тормозным блоком и панелью управления, STO, 3 фазы ~380-480 В, 150/176 А, 75/90 кВт, IP20 0 7 020,00
Преобразователь частоты MD520 с панелью управления, STO, 3 фазы ~380-480 В, 176/210 А, 90/110 кВт, IP20 0 7 830,00
Преобразователь частоты MD520 с панелью управления, STO, 3 фазы ~380-480 В, 210/253 А, 110/132 кВт, IP20 1 8 640,00
Преобразователь частоты MD520 с панелью управления, STO, 3 фазы ~380-480 В, 253/304 А, 132/160 кВт, IP20 0 11 340,00
Преобразователь частоты MD520 с панелью управления, STO, 3 фазы ~380-480 В, 304/ 377 А, 160/ 200 кВт, IP20 1 14 040,00
Преобразователь частоты MD520 с выходным дросселем переменного тока и панелью управления, STO, 3 фазы ~380-480 В, 377/465 А, 200/250 кВт, IP20 0 22 680,00
Преобразователь частоты MD520 с выходным дросселем переменного тока и панелью управления, STO, 3 фазы ~380-480 В, 465/585 А, 250/315 кВт, IP20 1 31 608,00
Платы расширения
Плата сетевого интерфейса Modbus RTU ‒ MD290, MD520, CS710 113 90,00
Плата сетевого интерфейса CANopen ‒ MD290, MD520, CS710 2 162,00
Плата сетевого интерфейса Profibus DP ‒ от 15 кВт для MD290, MD520 и CS710 1 303,00
Плата расширения входа-выхода, 5DI, 1AI, 1DO, 1AO, 1RO, Modbus RTU и CANlink ‒ от 15 кВт для MD290, MD520 и CS710 67 180,00
Плата расширения входа, 3DI ‒ MD290, MD520, CS710 4 54,00
Плата расширения входа-выхода, 3DI, 1RO, Modbus RTU ‒ MD290, MD520, CS710 58 108,00
Плата обратной связи резольвера, разъём DB9 ‒ MD520, CS710 2 249,00
Многофункциональная плата обратной связи энкодера (дифференциального, с открытым коллектором, Push-Pull) ‒ MD520, CS710 0 249,00
Плата сетевого интерфейса EtherCAT ‒ MD290, MD520 16 303,00
Плата сетевого интерфейса Ethernet/IP ‒ MD520 10 303,00
Плата сетевого интерфейса Modbus TCP ‒ MD520 1 303,00
Плата сетевого интерфейса Profinet ‒ MD290, MD520, CS710 6 303,00
Плата сетевого интерфейса Profibus. Снята с производства. Прямая замена на MD-SI-DP2 0 303,00
Плата сетевого интерфейса Profibus ‒ MD290, MD520, CS710 30 303,00
Плата обратной связи 23-битного энкодера, разъём DB9 ‒ MD520 3 130,00
Пульты управления
Внешняя цифровая панель управления, аналог встроенной, RJ45, Type-C для отладки через ПК ‒ MD580, MD520 3 216,00
Внешняя графическая панель управления, мультиязычная, поддерживает загрузку и выгрузку параметров, USB для обновления прошивки и отладки через ПК ‒ MD520, MD600, MD800 7 360,00
Монтажное основание для панели управления MDKE10, IP20 7 22,00
Монтажное основание для панелей управления MDKE9 и SOP-20, IP20 58 65,00
Кабель MDCAB для подкл. внеш. панели управления к ПЧ, 3 м 14 65,00
Сетевые фильтры
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 0.4-2.2 кВт, 7 А, IP20 8 252,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 3-3.7 кВт, 16 А, IP20 2 288,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 5.5-7.5 кВт, 30 А, IP20 0 360,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 11-15 кВт, 42 А, IP20 0 522,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 18.5 кВт, 55 А, IP20 5 792,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 22-37 кВт, 75 А, IP20 3 828,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 45 кВт, 100 А, IP20 5 1 188,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 55 кВт, 130 А, IP20 2 1 278,00
Входной фильтр ЭМС FN3258, 3 ф. ~277/480 В, 75-90 кВт, 180 А, IP20 2 1 332,00
Входной фильтр ЭМС FN3359, 3 ф. ~300/520 В, 110-132 кВт, 250 А, IP00 0 1 800,00
Входной фильтр ЭМС FN3359, 3 ф. ~300/520 В, 160 кВт, 320 А, IP00 1 1 872,00
Сетевые дроссели

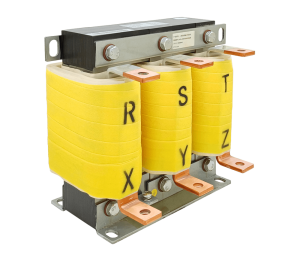

Входной дроссель MD-ACL, 3 ф. ~380 В, 0.4-3 кВт, 10 А, 5 мГн, IP00 8 504,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 3.7-5.5 кВт, 15 А, 3 мГн, IP00 2 540,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 7.5-11 кВт, 40 А, 1.45 мГн, IP00 6 684,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 15 кВт, 50 А, 1.2 мГн, IP00 4 720,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 18,5 кВт (MD520), 50 А, 0.28 мГн, IP00 2 504,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 18,5 кВт (MD290)/ 22 кВт (MD520), 60 А, 0.24 мГн, IP00 2 612,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 22-30 кВт (MD290)/ 30 кВт (MD520), 80 А, 0.17 мГн, IP00 1 864,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 37 кВт, 90 А, 0.16 мГн, IP00 2 900,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 45 кВт, 120 А, 0.12 мГн, IP00 1 1 044,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 55 кВт, 150 А, 0.095 мГн, IP00 2 1 332,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 75 кВт, 200 А, 0.07 мГн, IP00 0 1 404,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 90-110 кВт, 250 А, 0.056 мГн, IP00 1 1 512,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 132-160 кВт, 330 А, 0.042 мГн, IP00 3 1 800,00
Входной дроссель MD-ACL, 3 ф. ~380 В, 200-250 кВт, 490 А, 0.028 мГн, IP00 2 2 160,00
Моторные дроссели
Выходной дроссель MD-OCL, 3 ф. 380 В, 22 кВт, 50 А, 0.14 мГн, IP00 1 504,00
Выходной дроссель MD-OCL, 3 ф. 380 В, 30 кВт, 60 А, 0.12 мГн, IP00 1 612,00
Выходной дроссель MD-OCL, 3 ф. 380 В, 37 кВт, 80 А, 0.087 мГн, IP00 0 864,00
Выходной дроссель MD-OCL, 3 ф. 380 В, 55 кВт, 120 А, 0.058 мГн, IP00 1 1 044,00
Выходной дроссель MD-OCL, 3 ф. 380 В, 75 кВт, 150 А, 0.047 мГн, IP00 1 1 332,00
Выходной дроссель MD-OCL, 3 ф. 380 В, 90 кВт (MD290)/ 90-110 кВт (MD520), 200 А, 0.035 мГн, IP00 1 1 404,00
Выходной дроссель MD-OCL, 3 ф. 380 В, 110 кВт (MD290)/ 132-160 кВт (MD520), 250 А, 0.028 мГн, IP00 1 1 512,00
Тормозные модули
Тормозной модуль MDBUN, 3 фазы ~380-480 В, 60 А, 1xDI, 1xDO, 1xRO, IP20 ‒ MD290 (90-132 кВт), MD520 (90-110 кВт) 10 432,00
Тормозной резистор LCR, 150 Вт, 800 Ом 10 36,00
Тормозной резистор LCR, 300 Вт, 500 Ом 10 44,00
Тормозной резистор LCR, 300 Вт, 380 Ом 3 44,00
Тормозной резистор LCR, 500 Вт, 260 Ом 10 58,00
Тормозной резистор LCR, 600 Вт, 190 Ом 6 65,00
Тормозной резистор LCR, 800 Вт, 150 Ом 8 80,00
Тормозной резистор LCR, 1.2 кВт, 100 Ом 7 130,00
Тормозной резистор LCR, 1.5 кВт, 75 Ом 3 137,00
Тормозной резистор LCR, 2.5 кВт, 50 Ом 4 166,00
Тормозной резистор LCR, 3 кВт, 38 Ом 4 188,00
Тормозной резистор LCR, 4 кВт, 32 Ом 2 252,00
Тормозной резистор LCR, 5 кВт, 27 Ом 0 274,00

В асинхронных машинах используются так называемые частотные преобразователи – особые устройства, которые нужны, чтобы управлять крутящим моментом и частотой оборотов посредством контроля напряжения электрического тока.

Преобразователи частоты MD520 представляют собой современные высокотехнологичные модели, в своей комплектации включающие функцию STO, которая гарантирует безопасную остановку крутящего момента, тем самым обесточивая двигатель в случае аварии или иной опасной ситуации. При этом устройство позволяет проводить оперативный перезапуск после устранения аварийных условий для продолжения безопасной работы. По характеристикам безопасности эксплуатации и общей конструкции эти преобразователи соответствуют стандартам EN/IEC62061:SIL CL3 и EN ISO 13849-1:Ple.

Одной из проблем, с которым сталкиваются многие другие модели преобразователей, является повышение температуры. В MD520 от Inovance она контролируется в реальном времени прямо во время работы устройства. Это достигается посредством возможности прямого подключения управляющего контура к термодатчикам, что позволяет следить за состоянием машины, принимая своевременные меры по предотвращению перегрева.

Если возникают проблемы с использованием энкодера, а само устройство используется в замкнутой системе, то переключение на открытый контур проводится быстро и беспрепятственно благодаря доступному интерфейсу. Это позволяет избежать многих потенциальных неполадок, связанных с работой двигателей на высоких оборотах и уменьшить вероятность поломок отдельных элементов конструкции.

Также была реализована функция управления напряжением на шине. В случае слишком сильного замедления, ведущего к снижению напряжения, например, если электрическое питание в сети пропадет на короткое время, устройство подаст предупреждающий сигнал. Помимо этого, внедрена функция предупреждения о неполадках, которые могут повлиять на измеримые параметры работы устройства. Она работает посредством уменьшения функциональных показателей работы по управлению текущими процессами прежде, чем поступит сигнал о перегрузке. Это позволяет избежать отказов оборудования, критических повреждений и последующих расходов на устранение неполадок или убытков, вызванных простоем производства.

Взаимодействие с другим оборудованием

Преобразователи от Inovance модельного ряда MD520 обладают широким спектром совместимости с различными протоколами. Более того, они могут быть оборудованы картами расширения, которые обеспечивают их совместимость с такими шинами, как Modbus-RTU, CANlink, Profibus-DP, EtherNET/IP и многие другие.

Эта разновидность частотников оборудована системой для взаимодействия между различными показателями и режимом открытого программирования. Это позволяет осуществлять простое программирование, обрабатывать разные виды сигналов через подключающие устройства, проводить арифметические операции с использованием внутренней информации. Это позволяет более тонко настроить управление устройством, контролировать функционал и следовать требования разных технологических процессов.
